實驗臺

實驗室中央臺、書桌等實驗室輔助設施的設置和設計應保證出口的暢和實驗室 內活動的方便，設計人員應根據中央臺功能和主要固定設備的位置將實驗室分區。

實驗臺的分類

實驗臺分類宜遵循如下原則：

——按結構形式分：固定式實驗臺、組合式實驗臺．

1.固定式實驗臺固定式實驗臺的形式很多，國內至今仍普遏采用。常見的用鋼筋混凝上結構的臺面和磚砌支座，臺下為木制器皿柜，臺面上用白色瓷磚、水磨石、大理石或天然花崗巖等。這類實驗臺堅固耐用，耐高溫，而且平穩，常用于天平臺、高溫爐臺以及側光儀器臺等．

2.組合式實驗臺依靠自身的構造形式，分為幾個獨立的部分，分別制作，然后組合在一起。其優點是可以靈活布置實驗室，便于運輸，便于系列化生產。

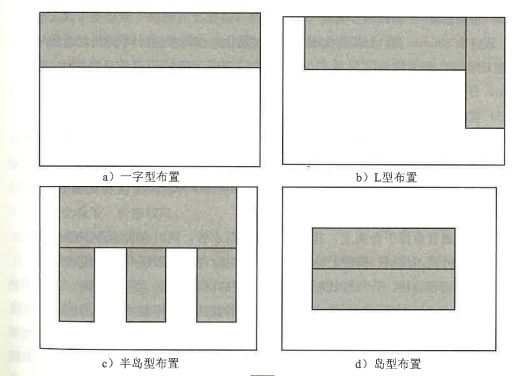

——按布局結構分：一字型 〔 見圖 1 一 1a ） 〕 、 L 型 〔 見圖 1 一 1b ） 〕 、半島型 〔 見圖 1 一 1c ） 〕 、島型 〔 見圖 1 一 1d ） 〕 。

圖1-1 試驗臺布局

一字型實驗臺適用于小型實驗室或大型實驗室邊臺。L型實驗臺與實驗室的兩相臨坡璧平行布置且留維修通道。中央實驗室臺可做島型，便于工作人員活動并可以快速接近緊急設備或出口，當實驗室兩側或兩端有確定的出口時可采用半島形實驗臺，

自然采光的實驗室，實驗臺與有采光窗的外墻不宜平行布置；對進深較大的實驗室，宜采用與外墻成直角的半島型和一字型實驗臺結合使用的平面布置，并避免把一字型實驗臺設在窗下。

實驗臺的規格和用途

實驗臺的臺面高宜為800mm — 900mm，單面實驗臺寬度宜為650mm — 800mm,雙面實驗臺寬度宜為1500mm，長度應按實驗的具體要求確定。

1.長度

每個實驗人員所需要的實驗臺長度，由于實驗性質的不同，其取值的幅度差別很大．做實驗通常宜考慮每人 1200mm 最小不應小于 1000mm，而有機化學實驗臺則須考慮長一些，可取 1400mm — 1600mm 。美國的教學實驗臺每人的長度為 1220mm — 1750mm ?？蒲腥藛T所需的實驗臺長度應考慮各科研人員對其所從事的實驗的具體要求，美國為每人 3500mm — 4000mm ，德國和瑞士為每人 3000mm.

2.臺面高度

一般宜取 850mm高，如果男實驗人員占較高比率也可考慮取900mm，對某種特殊的實驗工作也有做成較低的如高 750mm左右。美國、德國的實驗臺高度引拍900mm—920mm，日本為 800mm 。

        3.寬度

實驗臺的每而凈寬一般宜考慮 750mm，最小不宜少于600mm ，臺面上藥品架部分可考慮寬 200mm — 300mm。美國實驗臺每面凈寬584mm，雙面為 1470mm ．英國雙面實驗臺為 1530 ? ，德國雙面實驗臺為 1550mm—1700mm，建議雙面實驗臺采用1500mm，單面實驗臺為650mm一850mm。

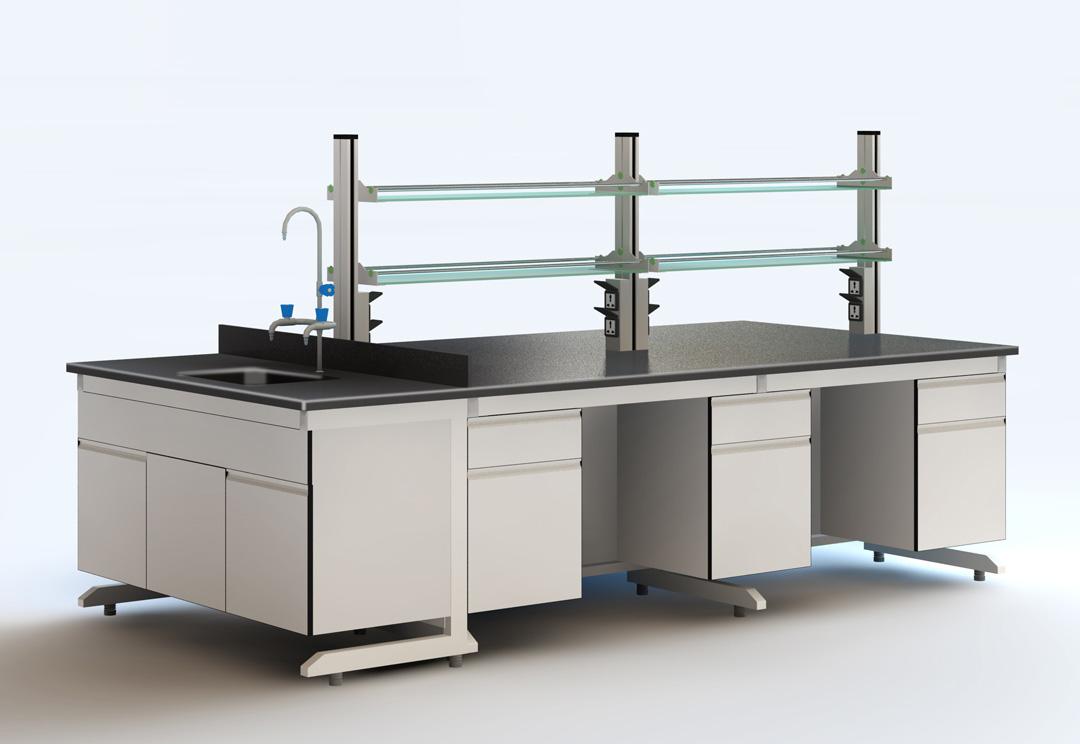

全鋼實驗臺

若將管線通長疊排于臺面上，其最下面一排是水管，同時在實驗臺中部設長排水槽，這一形式外觀不簡潔、橫管 L 易積灰，兩面實驗臺被管線隔開不能傳遞物品，優點是服務供應比較方便。若將管線服務設施集中在幾個管線盒上引出臺面，避免了上一種形式的缺點，但在設計時要注意每一管線盒的使用范圍不能太大，不然橡皮引管過長，易發生事故．在實驗臺上設通長管線盒的做法，在使用供應上比上一種更為方便些，但減小了實驗臺的有效凈寬。在這種管線盒的上方如果再設藥品架．則兩面實驗臺基本上被隔斷。
