平面布局

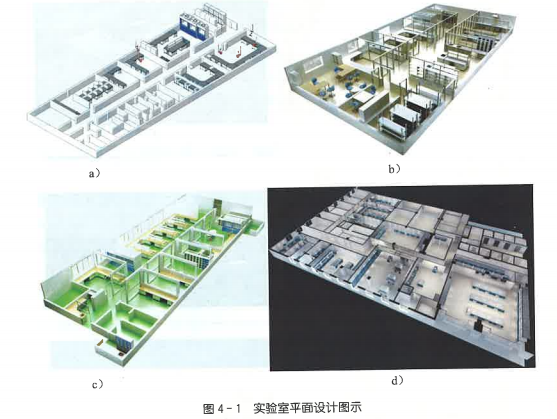

    實驗室平面設計用示見圖4-1；標準BSL-2級生物實驗室平面結構圖見圖4-2 .

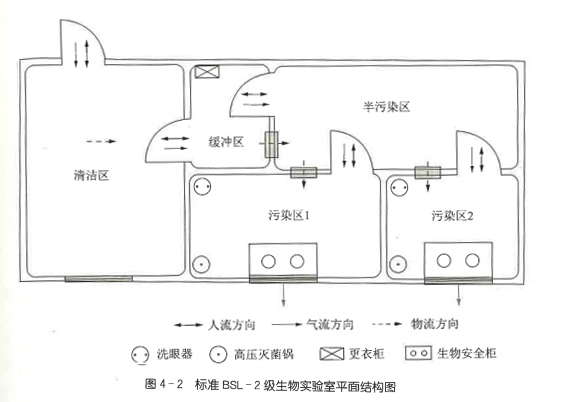

圖4-2標準BSL-2級生物實驗室平面結構圖

       由于實驗室建筑工藝要求復雜，工程管網較多，工程造價高，同時為了保持環境衛生，防止不同性質的實驗室相互干擾，保證檢測工作順利進行，并節約投資，實驗室的平面規劃應遵循下述原則。

       1.組合規劃原則

一一將同類型實驗室組合在一起；

一一工程管網較多的實驗室組合在一起；

一一有隔振要求的實驗室組合在一起，一般宜設于底層；

一一有潔凈要求的實驗室組合在一起；

一一有防輻射要求的實驗室組合在一起；

一一有毒性物質產生的實驗室組合在一起，

一一有相同層高要求的特殊設備，宜盡量組合在同一層。

       2 ．建筑物底層規劃原則

一一大型或重型設備宜布置在建筑物的底層；

一一較大振動的設備宜布置在建筑物的底層；

一一噪聲較大的設備宜布置在建筑物的底層；

一一對振動很敏感的精密測址儀器宜布置在建筑物的底層；

一一待側試件較重或較大的，或重復性試驗項目領繁的實驗室宜布置在建筑物的底層；

一一測試過程需大量酸堿液的實臉室宜布置在建筑物的底層；

一一需做設備基礎或防振基礎的實驗室宜布置在建筑物的底層；

一一需設置建筑防護設備的實驗室宜布置在建筑物的底層，

       3 ．建筑物頂層規劃原則

一一產生有害氣體的實驗室宜布置在建筑物的頂層，宜處于下風向位里；

一一產生粉塵物質的實驗室宜布置在建筑物的頂層，宜處于下風向位置；

一一易燃或易爆物質的實驗室宜布置在建筑物的頂層，宜處于下風向位置；

一一排風裝置較多的實驗室宜布置在建筑物的頂層，宜處于下風向位置。

       4 ．其他規劃原則

一一溫、濕度精度要求高的或有溫、濕度要求的實驗室宜布置在建筑物的北側；一一需避免日光直射的實驗室宜布置在建筑物的北側

一一器皿藥品貯存間、空調機房、配電間、精密儀器存放間宜布置在建筑物的北側。

       平面規劃的原則主要是滿足實驗室工作流程的優化及日常管理等方面的需要，還應考慮實驗室的工藝流程、特殊實驗室和功能間的位置選擇。如在符合工作流程的情況下，將進行樣品處理、容是分析、離心、沉淀、過濾等常規實驗而需配備給排水的實驗室安排在通風良好的位置，易爆實驗間以及易爆物品貯存間宜遠離機械振源及熱發生源；當 X 射線、 Y 射線探傷室設在實驗樓里時，宜布置在無地下室的底層一端，但不宜靠近人流多的地段或工作人員多的辦公室；當外部電磁干擾強度影響到電子儀器設備的正常工作時，宜做好屏蔽措施等。
