實驗室種類繁多，功能不同，所需供配電系統和使用的用電設備也各有異同。

一、實驗室供配電系統

實驗室供配電系統的設計，首先是以不同實驗室的具體情況和使用要求為依據，來確定電力負荷總量、 電力類型電能質量要求和電力負荷等級等；然后根據這些要求和負荷情況，以及國家技術經濟政策、技術標準、規程規范，進行相應的設計，構建滿足實驗室要求的供配電系統，做到安全可靠、節能環保、技術先進、經濟合理、美觀實用、維護管理方便。這是實驗室電氣環境的基礎，也是實驗室電氣安全的保障。

1.供配電系統結構

常用于實驗樓或?qū)嶒炇业墓┡潆娤到y(tǒng)結構。適合于集中管理的放射結構，適合于分級管理的樹狀結構。對于供電可靠性要求較高的實驗樓或?qū)嶒炇遥部刹捎铆h(huán)網結構，或雙回進線結構。

2.供配電系統設備

（1）變壓器（transformer）。

變壓器是—種利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵心（磁芯）。在電器設備和無線電路中，常用作升降電壓、匹配阻抗、安全隔離等。

（2）成套配電裝置（distributionequipment）。

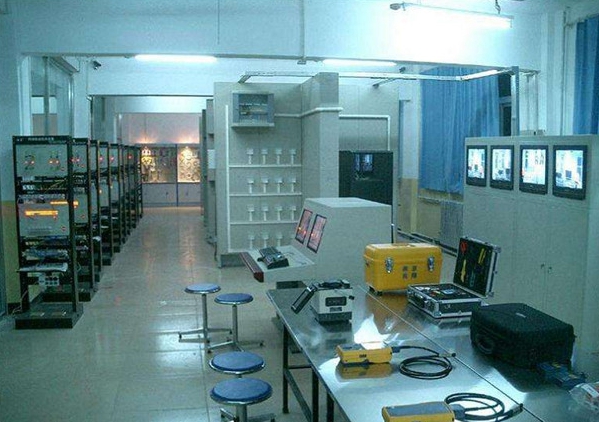

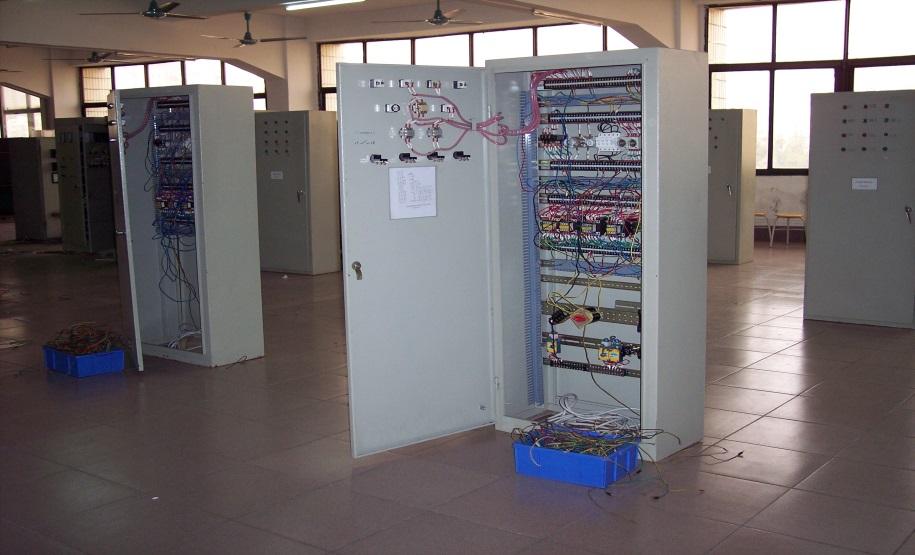

實驗室成套配電裝置又稱配電柜、配電盤、配電箱、開關箱等，是集中安裝開關、儀表等用以實現對電源的分配、測量、控制和保護的設備。另外，也有成套箱式變電站或動力站等。成套配電裝置按結構特征和用途 ，可分為固定面板式（又稱配電屏、 開關板 ）、防護式（ 封閉式 ，如控制臺）和抽出式（如動力、照明配電控制箱）。

（3）開關類設備 ( switchgear) 。

實驗室常見的開關設備有斷路器、隔離刀閘負荷開關、翹板開關等；斷路器是系統正常情況下用以閉合、承載和開斷工作電流 ，系統故障情況下能在規定的時間內閉合、承載和開斷故障電流的開關設備；隔離刀閘是一種能夠按照規定的要求提供電氣隔離斷開的機械開關裝置，在電路中起隔離作用，其特點是無滅弧斷流能力，不能分合負荷電流和短路電流；負荷開關是—種能在正常及故障情況下閉合、承載和開斷負荷及故障電流的開關設備，裝有簡單的滅弧裝置，有—定的滅弧能力，是介于斷路器和隔離開關之間的—種開關電器；翹板開關是通過翹板操作來控制電路通斷的低壓開關設備，是現在建筑電氣中最常用的終端開關設備，主要用于控制照明燈、小容量用電設備等。

（4）插座。

插座是與插入式元器件相配接的連接器。實驗室常用的配電插座都屬于電源插座，作用是為其他用電設備提供電源接口。

（5）保護類設備（protectiveequipment）。

實驗室常見的保護類設備有熔斷器、過壓保護器、斷路器和漏電保護器等。

熔斷器是當電流超過規定值時，以本身產生的熱量圖容體熔斷，斷開電路的—種電器。熔斷器也稱保險器，是電路短路或嚴重過載時起保護作用的設備，廣泛應用于高低壓配電系統和控制系統以及用電設備中。

過壓保護器一般用于保護設備免受內、外過電壓的侵害，包括避雷器、限壓器、浪涌保護器和組合式保護器等。

斷路器對發生嚴重過載、短路、欠壓等故障的電源線路以及電動機，具有自動切斷其電路來實現保護的功能。自動空氣開關是一種常用的低壓斷路器，具有多種保護功能（如過載、短路、欠電壓保護等）、動作值可調、分?jǐn)嗄芰Ω咭约安僮鞣奖?、安全等?yōu)點，是低壓配電網中一種重要的保護電器，目前已得到廣泛應用。

漏電保護器又稱漏電保護開關，主要是用在設備發生漏電故障以及對有致命危險的人身觸電 進行保護。

二、實驗室用電設備

1.按性質和用途分類 ，一般可分為儀器儀表、機電設備、電子設備、印刷機械、衛生醫療、文藝體育、工具量具及行政辦公等。儀器儀表設備有示波器 、信號發生器、電子實驗箱等 ，機電設備有機床、電機等 ，電子設備有計算機 、打印機等 ，印刷機械設備有復印機、曬圖機等，衛生醫療設備有X光機、 治療儀等，文藝體育設備有舞臺燈光健身器材等，工具量具設備有電動工具、風動工具等，行政辦公設備有報警器、考勤機、廚房設備等。

2.按電力強弱分類。一般按電壓等級來分，工作電壓在 50V 以上為強電，其處理對象 是能源（ 電力），—般用作動力能源常用的照明燈具、冰箱、電視機、空調等家用電器均為強電電氣設備。工作電壓在50V以下為弱電 ，其處理對象主要是信息 ，一般用于信息傳遞。監控系統、計算機網絡、消防報警系統、音視頻系統等屬于弱電系統。
